Bahnhof Neuhausen, Rheinfall

Ausführung

• Dezember 2014 – Dezember 215

Baugruppen

• SBB-Staketengeländer ca. 330 m
  • Geländer feuerverzinkt und beschichtet
  • Stahleinkauf ca. 15 Tonnen
  • 1100 Stk. Gewindeanker M12 wurden geklebt.
• Handläufe mit eingebauten LED-Leuchten, für Beleuchtung des Gehwegs
• Berührungschutz aus Glas
  • VSG 39mm, 3 Gläser 12mm und 2 Folien 1.52mm zusammen geklebt
  • 8 Tonnen Glas
  • Das Glas wurde nur unten eingespannt und montiert unter Berücksichtigung der enormen Personenlast bei einem Bahnhof und der Windlast in Neuhausen. Die wurde mittels einer Klemmvorrichtung die von uns Konstruiert wurde gelöst.
  • Die Montage des Berührungschutz wurde alles in der Nacht gemacht. Über die Nacht wurde die Stromleitung der SBB abgeschaltet um in Sicherheit arbeiten zu können.

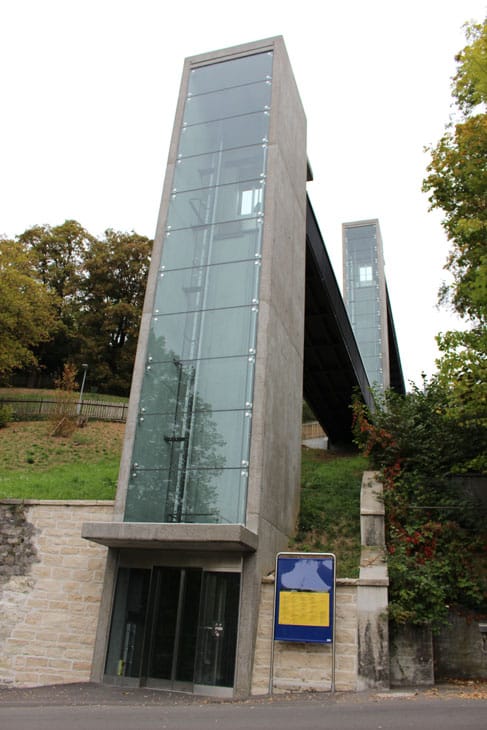

• Liftverglasungen für den Blick auf den Rheinfall
  • Es wurden 2 hohe Lifttürme gebaut die 3-seitig mit Beton geschlossen waren. Die Seite, Richtung Rheinfall wurde mit einer Glasfront geplant und ausgeführt. Die Gläser wurden mit rostfreien Punktehalter montiert.
  • 4.5 Tonnen Glas
• Diverse kleinere Arbeiten wie:
  • Zäune
  • Gitte
  • Kabelschutz

Schwierigkeiten und Herausforderungen

Koordination der Montage der Liftturmgläser: Da kein Gerüst mehr stehen durfte, weil sonst der Kran nicht mit dem Glas bis an den Liftturm kommen konnte, mussten wir es so koordinieren das man mit einem Kran für das Glas und einem Skyworker arbeiten konnte. Das oberste Glas war ca. 20m über dem Boden. In dieser Höhe musste auch der Wind eingerechnet werden das die Gläser nicht am Beton des Liftturms zuerschlagen.

In Zusammenarbeit mit unserem Glaslieferant konnten die Arbeiten sauber geplant und ausgeführt werden.

Besondere Zusammenarbeiten

SBB Sicherheitswärter, Bauleitung SBB und Bauleitung Scheifele
